電気自動車（EV）は、自動車用ゴム部品に新たな要求を課しています。バッテリーシステム、高電圧配線、充電インターフェース、電動ドライブユニット、および高度な熱管理システムはすべて、シーリング、絶縁サポート、振動制御、および環境保護を提供するためにゴム部品に依存しています。
電気自動車で使用される多くのゴム部品は従来の自動車で見られるものに似ていますが、その動作条件は異なる場合があります。より高電圧の電気系統、頻繁な充電サイクル、バッテリー温度の変動、および冷却水やその他の自動車用流体への暴露はすべて、材料の選択と部品の設計に影響を与えます。
OEMおよび自動車部品のバイヤーにとって、重要な疑問は単にどのゴム材料が最も性能が良いかということではありません。それは、エラストマー、部品の形状、製造プロセス、および品質管理のどの組み合わせがアプリケーションの実際の要件を満たすかということです。
簡単な回答： EPDMは耐候性シールや配線保護に適合することが多く、シリコーンゴムは広い使用温度範囲を必要とする用途で検討され、NBRやFKMはオイル、燃料、または特定の化学物質への暴露が懸念される場合に適切である可能性があります。EV用ゴム部品の場合、材料の選択は、部品の使用環境、電気的安全要件、および検証済みの性能仕様に基づいている必要があります。
電気自動車は、いくつかの自動車システムのレイアウトと動作条件を変えました。バッテリーパック、高電圧ケーブル、充電ポート、パワーエレクトロニクス、および電動モーターは、それらを囲むゴム部品に特定の設計上の考慮事項をもたらします。
これらの変更は、すべてのEV用ゴム部品に全く新しい材料が必要であることを意味するわけではありません。多くの場合、既存の自動車用エラストマーが引き続き適しています。違いは、材料と部品が意図した用途にどれほど慎重に適合させなければならないかにあります。
電気的絶縁と保護：高電圧ケーブルや電気コネクタの周囲にあるゴム部品は、設計された絶縁システムをサポートし、ケーブルを摩耗から保護し、水やホコリが敏感なエリアに侵入するのを防ぐのに役立つ必要があります。ゴム材料単体ではなく、電気設計全体が、システムが安全要件を満たしているかどうかを決定します。
温度変化：バッテリーの動作、充電、パワーエレクトロニクス、および熱管理により、近接する部品が温度変動にさらされる可能性があります。ゴム部品は、指定された使用条件全体にわたって、必要な柔軟性、シール力、および機械的完全性を維持する必要があります。
環境シーリング：充電ポート、バッテリーエンクロージャー、および電気接続部は、雨、道路の水しぶき、ホコリ、洗浄剤、および繰り返しの接続サイクルにさらされる可能性があります。シールは、実際のエンクロージャーの形状と必要な保護レベルに合わせて設計する必要があります。
振動と動き：電動モーター、道路状況、およびケーブルの動きが機械的ストレスを生み出します。グロメット、ベローズ、および保護スリーブは、破れたり、緩んだり、過度な摩耗を引き起こしたりすることなく、動きに対応する必要があります。
自動車の電気システム向けのゴム部品を開発するメーカーにとって、これらの要件は、設計エンジニア、材料専門家、およびゴム部品サプライヤー間の早期の連携を特に価値のあるものにします。
ゴム部品は、充電インターフェースから配線システム、流体回路に至るまで、電気自動車全体に見られます。その機能は場所によって異なるため、OEMは特定の機械的および環境的要件に従って各部品を評価する必要があります。

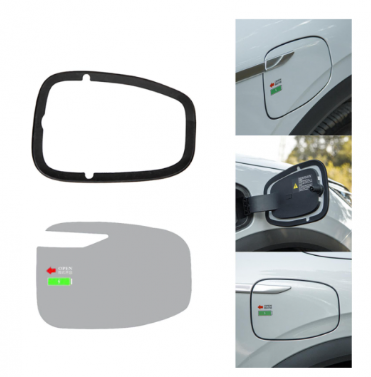

充電ポートシールは、充電インターフェース周辺への水、ホコリ、その他の汚染物質の侵入を抑えるのに役立ちます。これらは、充電インレットの形状と充電コネクタの繰り返し使用に対応しながら、適切な接触圧力を維持する必要があります。
材料の選択は、必要な温度範囲、天候および洗浄製品への暴露、圧縮永久ひずみ、および隣接する材料との適合性によって異なります。設計に応じて、シリコーン、EPDM、またはその他の認定されたコンパウンドが検討される場合があります。
充電ポートシールは、材料名だけで選択すべきではありません。その断面形状、寸法公差、圧縮挙動、および充電アセンブリ全体の保護要件も同様に重要です。

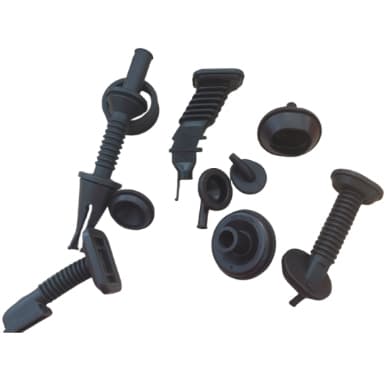

ワイヤーハーネス用グロメットは、ケーブルがボディパネル、ハウジング、その他の構造的開口部を通過する場所でケーブルを保護します。適切な保護がないと、鋭いエッジや繰り返しの動きにより、時間の経過とともにケーブルジャケットが損傷する可能性があります。
EVの用途では、高電圧ケーブルのルーティングと保護において、絶縁システム、ケーブルの分離、耐摩耗性、およびアセンブリ全体の電気的安全要件に特に注意を払う必要があります。ゴムグロメットは、機械的保護を提供し、設計されている場合は環境シーリングを提供します。これは、認定された電気絶縁やその他の専用の安全バリアの代用品として自動的に扱われるべきではありません。
グロメットの内径、パネルの厚さ、溝の形状、硬度、および柔軟性はすべて、取り付けと保持に影響を与えます。部品が特定のケーブルバンドルや車体設計に適合する必要がある場合、カスタム寸法が必要になることがあります。
Fuste Rubberは、次を提供しています：自動車用ワイヤーハーネスグロメットカスタム部品の構成を含め、配線保護用途向けです。これらの部品は、電気自動車および従来の自動車のケーブルルーティング保護を評価しているOEMに関連しています。
ゴム製ベローズおよびフレキシブルブーツは、可動部を水、ホコリ、汚れ、および摩耗から保護します。その柔軟な構造により、接続部の周囲の保護バリアを維持しながら動きが可能になります。
電気自動車では、ドア配線、ケーブル通路、およびその他の可動または露出したアセンブリの周辺で同様の部品が使用される場合があります。ベローズの形状は、折り目や取り付けエッジに過度なストレスをかけることなく、十分な伸縮を提供する必要があります。
設計上の考慮事項には、肉厚、折り目の形状、ゴムの硬度、耐疲労性、取り付け時の保持力、および周囲環境に対する耐性が含まれます。最適な設計は、意図した耐用年数を通じて必要とされる機械的強度と柔軟性をバランスさせます。
カスタム形状を必要とするプロジェクトの場合、Fuste Rubberの自動車用ワイヤーハーネスグロメットおよびフレキシブルゴム部品は、用途固有の寸法や材料のオプションについて議論するための関連する参考資料を提供します。
バッテリーエンクロージャーおよび電気ハウジングには、エンクロージャーの構造、接合方法、環境への暴露、および使用条件に合わせて設計されたシーリングソリューションが必要です。ゴム製ガスケットは、組み立て公差や熱膨張・収縮に対応しながら、水やホコリの侵入を防ぐのに役立ちます。
これらの用途では、圧縮永久ひずみが重要な考慮事項です。時間の経過とともに回復力を失いすぎるシールは、意図した接触圧力を維持できなくなる可能性があります。化学的適合性、温度劣化、寸法安定性、および組み立て時の圧縮も評価する必要があります。
すべてのEVエンクロージャーが同じシーリングアプローチを使用しているわけではありません。成形ガスケットを使用するシステムもあれば、現場成形（FIP）材料や統合型シーリングデザインを使用するシステムもあります。OEMエンジニアは、ゴム部品を選択する前に、指定されたシーリングアーキテクチャを確認する必要があります。
適切なカスタムシーリング用途については、バイヤーはFuste Rubberの次の製品を確認できます。自動車用ゴムシール、および必要なプロファイル、材質、性能基準についてサプライヤーと協議してください。
すべてのEV要件を満たす単一のゴムコンパウンドはありません。エンジニアは、使用温度、耐液性、圧縮挙動、耐候性、機械的負荷、および適用される電気的または規制上の仕様を考慮する必要があります。
次の表は、一般的な材質の検討事項をまとめたものです。これらは一般的な選定ガイドラインであり、すべての電気自動車に対する普遍的な仕様ではありません。
| ゴム材質 | 主な特性 | 予想されるEV用途 | 主な検討事項 |
|---|---|---|---|
| EPDM | 耐候性、耐オゾン性、耐水性 | 配線用グロメット、外装シール、保護ベローズ | 石油系油への接触には一般的に不向き；コンパウンドの適合性を確認すること |
| シリコーンゴム | 広い温度適応性と柔軟性 | 特定の充電インターフェース用シール、電気筐体用シール | 引き裂き強さ、圧縮永久ひずみ、耐液性、コンパウンドのグレードを検証すること |
| NBR | 多くの油および石油系流体に対する耐性 | 特定の耐油シールおよび機械部品 | 使用温度範囲、耐候性、および実際の流体との適合性を確認すること |
| FKM | 多くの油、燃料、および過酷な化学環境に対する耐性 | 特殊な流体シールおよび過酷な熱的用途 | 材料費が高い；低温での柔軟性と適合性はグレードによって異なる |
材質の選定にあたっては、部品に接触する可能性のある実際の冷却水、潤滑油、洗浄液、その他の媒体も考慮する必要があります。1つの流体に対する適合性が、あらゆる配合や濃度に対する適合性を保証するものではありません。
たとえば、風雨にさらされる配線用グロメットにはEPDMが実用的な選択肢となる一方、適合する石油系油にさらされるシールにはNBRの方が適している場合があります。熱的柔軟性が重要な場合にはシリコーンを検討できますが、特定のコンパウンドが依然として機械的および環境的要件を満たしている必要があります。
オプションを比較しているOEMは、追加の材質選定に関する文脈として、Fuste Rubberによる「自動車用途向けEPDM、NBR、シリコーンゴムの比較」を参照することもできます。
電気自動車用ゴム部品は、取り付け位置に適合するだけでは不十分です。その性能は、ゴムコンパウンド、部品形状、製造プロセス、および使用環境の相互作用に依存します。
繰り返しの加熱と冷却により、ゴムの硬度、弾性、圧縮挙動が変化する可能性があります。電力電子機器や電気接続の近傍で発生する局所的な熱を含め、実際の温度範囲と暴露時間に対して材料の適格性が確認されなければなりません。
エンジニアは、短期的な耐熱性と長期的な劣化性能を区別する必要があります。短時間の温度ピークに耐えるコンパウンドでも、長時間の暴露や繰り返しの温度サイクルの後ではシーリング特性が維持されない場合があります。
EVの熱管理システムでは、特殊な冷却水、潤滑油、およびその他の流体が使用される場合があります。これらの媒体に接触するゴム部品は、膨潤、軟化、硬化、ひび割れ、または許容できない寸法変化に耐える必要があります。
テストでは、可能な限り実際の流体配合と関連する動作条件を使用する必要があります。耐化学薬品性ゴムといった一般的な表現だけでは、特定のバッテリーや冷却システムに対する適合性を確立するには不十分です。
シール部品は通常、取り付け時に圧縮されます。時間の経過とともに、一部のゴムコンパウンドは、圧縮後に元の形状を回復する能力の一部を失います。圧縮永久ひずみとして知られるこの挙動により、シール力が低下し、液漏れの危険性が高まる可能性があります。
充電ポートや電気エンクロージャーの場合、目標圧縮率、溝の寸法、表面仕上げ、材料特性を総合的に評価する必要があります。適切なゴム配合物であっても、不適切に設計されたシーリングインターフェースを補うことはできません。
高電圧システムの近くで使用されるゴムは、完全な電気アセンブリにおけるその役割に定義された要件を満たさなければなりません。用途に応じて、エンジニアは誘電特性、耐トラッキング性、難燃性、経年変化、および隣接する絶縁材料との適合性を評価する必要がある場合があります。
すべてのゴム配合物が同じ電気的特性を提供するわけではなく、すべてのゴムシールが電気絶縁バリアとして機能することを意図しているわけでもありません。材料宣言とテスト結果は、車両プログラムの実際の仕様に対して確認される必要があります。
材料が正しく選択されている場合でも、製造品質は完成した部品の信頼性に影響を与えます。小さな寸法のずれ、表面の欠陥、充填不良、または不均一な硬化は、フィット感、シール圧力、および使用性能に影響を与える可能性があります。
OEMの購入者は、サプライヤーの資格審査においていくつかの要因を評価する必要があります：
カスタム成形部品の場合、金型設計もパーティングライン、バリ、寸法安定性、および再現性に影響を与えます。部品の形状、材料の挙動、予測される需要、および必要な公差に応じて、適切な成形プロセスを選択する必要があります。
明確な技術仕様は、ゴム部品メーカーが実現可能性を評価し、適切な材料と生産ルートを推奨するのに役立ちます。また、サンプリングおよび金型開発中の設計変更の繰り返しのリスクも軽減します。
見積もりを依頼する前に、OEMの購入者は以下の情報を準備する必要があります：
材料がまだ決定されていない場合は、最初に動作条件と性能目標を提供してください。資格のあるサプライヤーは、候補のエラストマーを評価し、テストを通じてどの特性の検証が必要かを特定できます。
Fuste Rubberは、配線保護部品、成形ゴム部品、シール製品など、自動車および産業用途向けのカスタムゴム製品を製造しています。購入者は、最終設計を確定する前に、図面、サンプル、寸法、硬さ、および材料要件について同社と協議することができます。
関連製品をご覧になるには、Fuste Rubber ウェブサイトをご覧いただくか、カスタムEVゴム部品プロジェクトについてチームにお問い合わせください。
EPDM、シリコーン、NBR、FKMは、さまざまな自動車用途で使用されています。EPDMは耐候性シール用に選ばれ、シリコーンは広い温度範囲を必要とする用途に、NBRは適合する耐油用途に、FKMは要求の厳しい一部の化学的または熱的環境に選ばれます。正しい選択は、部品の実際の動作条件によって異なります。
EVゴム部品は、シール、ケーブルおよび配線の保護、振動絶縁、柔軟な動き、および環境汚染物質からの保護を提供します。例としては、充電ポートシール、ワイヤーハーネスグロメット、フレキシブルベローズ、バッテリーエンクロージャーガスケットなどがあります。
EPDMは、温度、化学的適合性、圧縮挙動、およびその他の特性が設計要件を満たしている場合、特定のバッテリーシステムのシールまたは配線保護の用途に適している場合があります。不適合な油や特殊な冷却液への曝露が伴う場合など、すべてのバッテリーインターフェースに自動的に適しているわけではありません。
いいえ。シリコーンは有用な温度特性と柔軟性を備えていますが、他の材料の方が耐油性、耐摩耗性、機械的強度、コスト、またはシール性のバランスが優れている場合があります。材料の選定は、エラストマーの一般的な順位付けではなく、特定の用途に基づいて行う必要があります。
OEMは、図面またはサンプル、用途の詳細、使用温度、流体への曝露、材料および硬度の要件、重要な公差、予想される数量、ならびに適用される試験または品質基準を提供する必要があります。この情報は、サプライヤーが実現可能性、金型、および適切な製造プロセスを評価するのに役立ちます。
関連する製品経験、材料およびプロセスの能力、寸法検査、トレーサビリティ、試験手順、サンプル承認、ならびに顧客固有の要件を満たす能力を確認します。必要な自動車用品質認証をサプライヤーに直接確認し、その範囲と有効性を検証してください。
