自動車の主要ゴム部品、すなわちゴム製シール、ガスケット、ブッシュ、ホース、グロメット、ベローズ、ブーツ、マット、ペダルパッドについて知っておく必要があります。これらはそれぞれ、自動車の性能、安全性、快適性において重要な役割を果たします。液体の漏れを防ぎ、振動や騒音を遮断し、冷却水や燃料を運び、配線を埃や水から保護し、内装の耐久性と感触を向上させます。これらの部品は、エンジンルーム内の過酷な環境に耐えなければなりません。それが車両の信頼性を確保するのです。この記事では、どの部品が最も重要なのか、その用途、耐熱性や耐油性などの主要な材料特性、EPDMやシリコーンなどの一般的なゴム材料、そしてそれらの製造に使用される製造プロセスについて解説します。
自動車用ゴム部品は、いくつかの明確なカテゴリーに分類されます。それぞれのカテゴリーは、車両内で特定の役割を果たします。ゴム製のシールやガスケットは、液体やガスを適切な場所に保持します。ブッシュやマウントは、振動や騒音を吸収します。ホースは、冷却水、燃料、空気をエンジンルーム全体に運びます。これらの部品が連携して、車両の性能と安全性を維持します。
ゴム製シールとゴム製ガスケットは、エンジン、トランスミッション、ブレーキシステムからの漏れを防ぎます。これらは、液体が漏れないようにする必要があるあらゆる接合部に使用されています。シールが破損すると、液体の漏れ、過熱、またはブレーキの故障につながります。これらの自動車部品は、何千マイルにもわたる走行において、熱、油、圧力に耐えなければなりません。
ここでは材料の選択が重要です。ニトリルゴムは油や燃料との接触に耐え、バイトンは極度の高温に耐え、シリコーンゴムは低温でも柔軟性を保ち、EPDMは水や蒸気に耐性があります。メーカーはこれらのシールを圧縮成形とトランスファー成形によって製造します。どちらの方法でも、耐摩耗性に優れ、高い精度を持つ部品が製造されます。
ゴム製のブッシュとマウントは、サスペンションやシャーシシステムの振動を遮断します。これらは金属部品の間に配置され、路面からの衝撃が車内に伝わる前に吸収します。天然ゴムはこれらの用途において優れた弾性を発揮します。SBRは、摩耗の激しい箇所において高い耐摩耗性を提供します。
ホースは、自動車用ゴム製品の中でも特に重要なカテゴリーの一つです。冷却ホース、燃料ホース、ブレーキホースなどは、熱、圧力、そして化学物質への曝露に耐えなければなりません。CSMゴムはよく機能します耐熱性・耐油性に優れているため、ホースやバルブシールに使用されます。これらのゴム部品は、用途に応じて慎重な材料選定が必要です。
グロメット、ベローズゲートル、マット、ペダルパッドについては、後のセクションで詳しく説明します。それぞれが配線の保護、ドアの密閉、車内快適性の向上において独自の役割を果たしています。

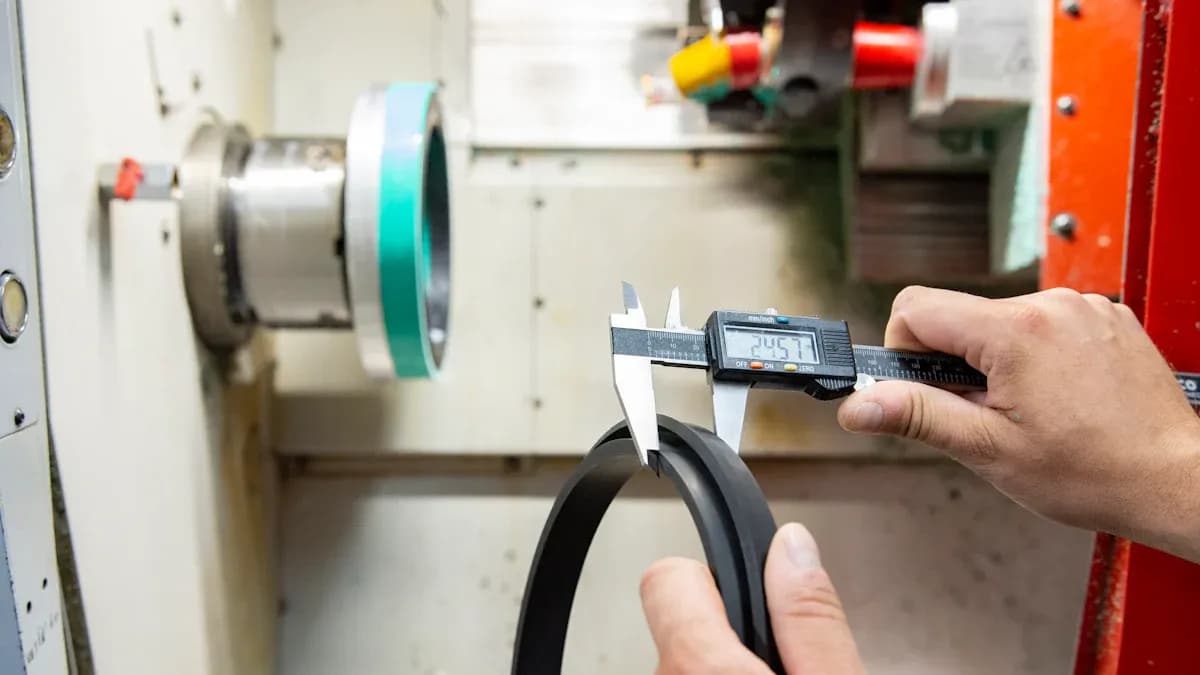

ゴム製シールとゴム製ガスケットゴム部品は、車両の最も重要なシステムにおける液漏れを防ぐ主要なバリアとして機能します。エンジン、トランスミッション、ブレーキシステムなどに使用されています。これらの自動車用ゴム部品は、極端な温度、高圧、そしてオイルや化学物質への継続的な曝露下でも、しっかりと密閉性を維持する必要があります。シールが破損すると、過熱、出力低下、ブレーキ故障につながる可能性があります。これらのゴム部品を理解することで、信頼性の高い性能を発揮する適切な部品を選択することができます。
エンジンオイルシールは、クランクケース内に潤滑油を保持します。バルブカバーガスケットは、エンジン上部からのオイル漏れを防ぎます。ヘッドガスケットは、燃焼室を密閉し、冷却水とオイルを分離します。トランスミッションシールは、加圧された流体を保持します。ブレーキシールは、安全な停止のために油圧を維持します。それぞれのシールは、異なる条件下で使用されます。エンジンシールは高温に耐えます。トランスミッションシールは、絶え間ない動きに耐えます。ブレーキシールは、流体による損傷に耐えます。
一般的な故障モードには以下が含まれます。
圧縮永久歪み：長時間の圧縮と高温によって生じる永久変形であり、弾性を低下させる。
硬化とひび割れ：ゴムは熱、オゾン、または化学物質への曝露によって脆くなる。
押し出しと削り取り：シール材が高圧下で隙間に押し込まれ、端部に損傷を与える。
摩耗：相対運動と潤滑不足による表面の摩耗。
化学的劣化：不適合な液体による膨張または浸食。
膨張と収縮：体液の吸収または蒸発による寸法変化。
熱および圧力による亀裂：温度変動または急激な圧力変化によって生じる亀裂。
取り付け時の損傷：不適切な取り扱いや鋭利なエッジによる破れや傷。
適切な材料を選ぶことで、こうした不具合を防ぐことができます。
材質の選択はシール性能に直接影響します。ニトリルゴム（NBR）は圧縮永久歪みが少なく、耐油性に優れています。バイトンゴム（FKM）は幅広い使用温度範囲に対応します。シリコーンゴム（VMQ）は低温環境下でも柔軟性を維持します。EPDM水、蒸気、風雨に強い。
材料
圧縮永久歪み抵抗
温度範囲
ニトリル（NBR）
標準環境下での持続的な圧縮下でもシール形状を確実に保持。バイトンよりも圧縮永久歪みが低い（形状保持性が優れている）。
標準環境
バイトン（FKM）
幅広い使用温度範囲において優れた圧縮永久歪み性能を発揮します。
幅広い使用温度範囲
ニトリルは優れた圧縮永久歪みを提供します。圧縮しても形状とシール性を維持します。圧縮永久歪みが低いため、シール性を損なうことなくより強く圧縮できます。ニトリルはバイトンよりも優れた引裂き抵抗と耐摩耗性も備えています。そのため、NBRはエンジン用途に最適です。バイトンは高温で優れた性能を発揮します。自動車用途において最適なシール性能を実現するには、材料特性を動作条件に適合させる必要があります。
製造工程も重要です。圧縮成形とトランスファー成形により、公差が厳密に管理された耐摩耗性の高いシール部品が製造されます。これらの工程により、密度と形状の一貫性が確保されます。お客様のご要望に応じて、メーカーは特定の寸法、硬度、色に対応したカスタムゴムシールを提供しています。このような柔軟性により、お客様の車両システムに最適な信頼性の高いシールを実現できます。

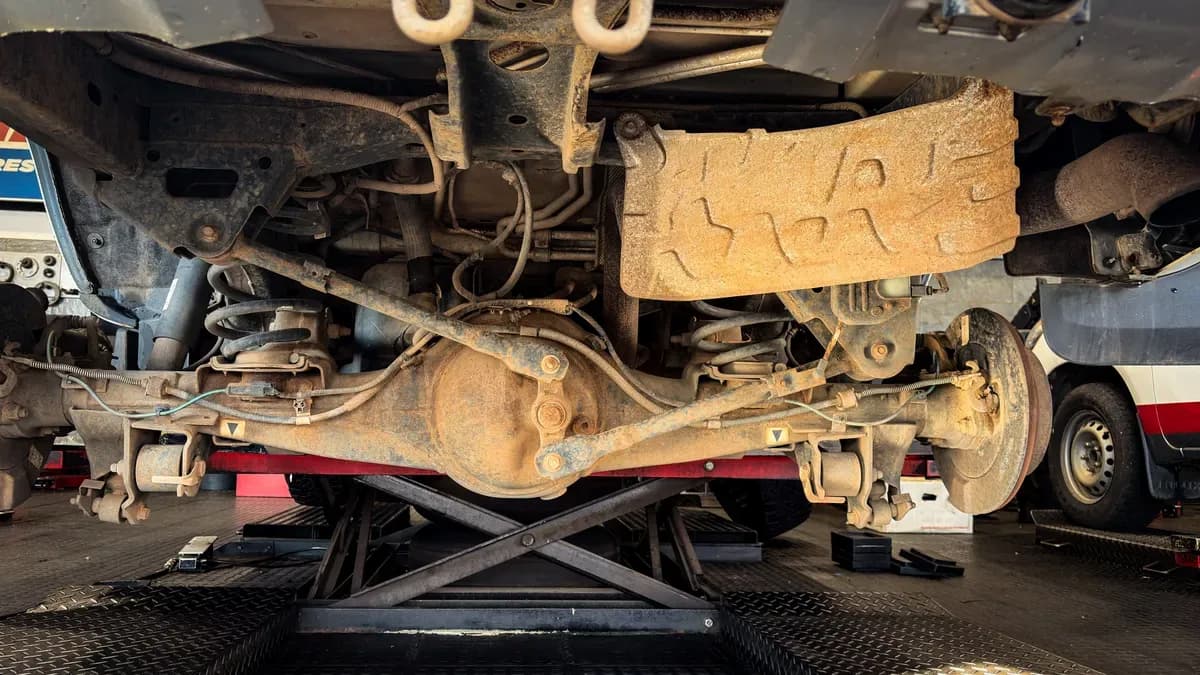

ゴム製のブッシュとマウントは、車両のサスペンションとフレームのあらゆる接続部に取り付けられています。これらは路面からの絶え間ない衝撃を吸収します。これらがなければ、あらゆる凹凸がそのまま車内に伝わってしまうでしょう。これらのゴム部品の主な役割はただ一つ、振動や騒音が車内に届く前に遮断することです。
コントロールアーム、スタビライザー、ストラットマウント、サブフレームはすべてゴムブッシュに依存しています。それぞれの箇所で求められる剛性と形状は異なります。コントロールアームのブッシュは、横方向の力に耐えながらサスペンションの動きを妨げてはなりません。スタビライザーのブッシュは、コーナリング時の荷重がかかった際に自由にねじれる必要があります。エンジンマウントとトランスミッションマウントも同様の原理に基づいています。これらは重い金属部品を所定の位置に保持し、振動がシャーシに伝わるのを防ぎます。
これらの自動車用部品は、綿密な調整が必要です。硬すぎるブッシュは路面騒音を伝達し、柔らかすぎるブッシュは過剰な動きを招き、ハンドリング性能を低下させます。メーカーは、材料の選択と設計形状によって、これらのトレードオフのバランスを取っています。自動車用ゴム部品の目標は常に同じです。それは、快適な乗り心地と予測可能なハンドリングを実現することです。
材料の選択ブッシュの性能を向上させます。天然ゴムはSBRに比べて優れた引張強度を備えています。この特性は、歪み誘起結晶化という自然な強化メカニズムによるものです。天然ゴムは、大掛かりな補強を必要とせずにその強度を実現しています。
| 財産 | 天然ゴム（NR） | SBR |
| 抗張力 | 25～30 MPa | NRよりわずかに低い |
| 強化 | 最低限必要なもの | カーボンブラックが必要 |
SBRは、摩耗の激しい箇所において優れた耐摩耗性を発揮します。常に摩擦や表面接触にさらされるブッシュなどに使用されています。天然ゴムは、弾性と耐疲労性が求められる用途で優れた性能を発揮します。どちらの材料も振動制御において重要な役割を果たします。どちらを選択するかは、各取り付け箇所の具体的な荷重、動作、および環境条件によって異なります。
ホースやチューブは、車両のあらゆる主要システムを通して液体や空気を輸送します。ボンネットの下、シャーシ沿い、そしてホイール付近など、至る所で見られます。それぞれのホースは、漏れや潰れを起こすことなく、適切な圧力で適切な媒体を輸送しなければなりません。そのため、自動車用ゴム部品の中でも最も過酷な条件下で使用される部品の一つとなっています。
冷却ホースは、エンジン、ラジエーター、ヒーターコアの間で高温の液体を循環させます。燃料ホースは、ガソリンまたはディーゼル燃料を一定の圧力でインジェクターに供給します。ブレーキホースは、マスターシリンダーから各ホイールに油圧を伝達します。吸気ダクトは、燃焼のために清浄で計量された空気をエンジンに送り込みます。それぞれの用途において、ホースは異なる流体、温度、および応力サイクルにさらされます。
エンジンルーム内の高温は、弱い素材に大きなダメージを与えます。CSMゴムを含む熱硬化性ゴムホースは、-55℃から+175℃までの連続使用に耐えるように設計されています。CSMゴムは、この耐熱性と優れた耐油性により、ホースやバルブシールに採用されています。燃料ラインとブレーキラインには、それぞれ異なる強度が求められます。ニトリルゴムは燃料やオイルの膨張に強く、EPDMゴムは冷却水や蒸気をひび割れなく処理します。ネオプレンは露出したラインの耐候性を高め、シリコーンゴムは寒冷地での柔軟性を維持します。
材質の選択は、ホース接続部におけるシールやガスケットにも影響します。ホースは、チューブ自体が摩耗するずっと前に、接続部で破損する傾向があります。適切なゴム素材と適切な継手を組み合わせることで、アセンブリ全体を保護できます。カスタムホースの寸法、硬度、および素材の選択については、お客様の自動車用途を熟知したサプライヤーにご相談ください。
グロメットとベローズゲートルは、車両のドアやボディパネルを通る配線を保護します。ドアを開閉するたびに、内部のワイヤーハーネスは曲がったり伸びたりします。適切な保護がないと、この絶え間ない動きによって絶縁体が摩耗し、電気系統の故障につながります。これらの小さなゴム製部品は、大きな問題を解決します。
Fusteのカスタム自動車用ゴム製ベローズゲイターEPDMドアブーツグロメットは、その実例を示しています。波状のベローズ構造により、ゲイターは抜群の柔軟性を発揮します。ドアの動きに合わせて曲がったり伸びたりしても、ひび割れたり形が崩れたりすることはありません。一体型の楕円形ベースグロメットは、車両パネルにしっかりと密着します。この密着性により、水、埃、砂利、ロードノイズがドア内部に侵入するのを防ぎます。
EPDMゴム製グロメットはIP67規格に準拠しており、防水性と防塵性を備えています。そのため、自動車の外装用途や、激しい振動にさらされる場所での使用に適しています。Fuste社は、車種に合わせて寸法、硬度、色をカスタマイズできます。また、グロメットやエアホースなどの成形ゴム部品も製造しています。
内装のゴム製パーツは快適性と耐久性を向上させます。フロアマットは汚れや湿気をカーペットに付着する前にキャッチします。ペダルパッドは濡れた路面でも確実なグリップ力を発揮します。ドア、窓、トランクにはウェザーストリップが取り付けられており、雨、風、騒音の侵入を防ぎます。
EPDMは、ウェザーストリップや断熱材として標準的な選択肢となっています。日光、オゾン、温度変化にも強く、ひび割れを起こしません。ネオプレンは、防火安全性が重要な低煙性の屋内用途に適しています。どちらの素材も、長寿命に必要な耐候性を備えています。
これらの部品は一見単純に見えるかもしれませんが、密閉性、断熱性、安全性において重要な役割を果たしています。それぞれの箇所に最適なゴム素材を選ぶことで、車両の静粛性、快適性、そして信頼性を維持できます。
自動車用ゴム部品はすべて、過酷な条件下でも耐えなければなりません。熱、油、天候、そして絶え間ない動きが、これらの部品を日々試練にさらします。そのため、耐熱性、耐油性、耐候性、柔軟性という4つの重要な性能特性を理解する必要があります。それぞれの特性は、特定の材料と車両の特定の位置に関連しています。
耐熱性は、ゴム部品が使用できる場所を決定づける重要な要素です。エンジンルームは極めて高温になります。シリコーン（VMQ）シールは、排気マニホールドやターボチャージャー付近の高温域に対応します。ニトリル（NBR）ガスケットは、中程度の温度で耐油性を発揮します。HNBRコンパウンドは、さらに過酷な使用環境にも対応します。
HNBR化合物から製造されたバルブカバーガスケット、オイルパンガスケット、タイミングカバーシール、クランクシャフトシールは、120～150℃のエンジンオイルに連続的に曝されることや、高負荷運転中に180℃まで断続的に温度が上昇することに耐えることができます。
オイル適合性は、燃料と潤滑油に接触する材料を区別する要素です。ニトリルゴムは燃料中では膨張しますが、オイル中では優れた性能を発揮します。ネオプレンはオイルと天候の両方に対応します。ネオプレンはパワーステアリングラインや外装シールなどに使用されています。耐候性は、外装部品を日光、オゾン、雨から保護します。EPDMは紫外線による劣化に強く、ひび割れも起こさないため、ウェザーストリップやウィンドウシールに広く使用されています。
柔軟性によって、ゴム部品は何百万回ものサイクルに耐えることができます。サスペンションシステムのゴムブッシュは、破断することなく曲がる必要があります。ドアベローズのゲートルは、ドアを開閉するたびに曲がります。破断伸度は、この伸びの能力を測定するものです。rubberband.comによると、破断伸度とは、材料が破断する前に耐えられる最大の伸びを指し、元のサイズに対する割合で表されます。EPDMゴムの場合、一般的な破断伸度は600%で、これは高品質の自動車用EPDM用途に関連しています。
耐久性は直接的に材料の選択天然ゴムは、エンジンマウントやサスペンションブッシュにおいて優れた耐疲労性を発揮します。SBRは、摩耗の激しい用途において耐摩耗性を向上させます。シリコーンは、他のゴムが硬化する寒冷地でも柔軟性を維持します。それぞれの素材は、特定の自動車用途に適しています。各箇所に最適なコンパウンドを選択することで、耐用年数を延ばし、車両の安全性を確保できます。
自動車用ゴム部品を適切に選定するには、6つの主要なゴムの種類を理解する必要があります。天然ゴム、SBR、ネオプレン、ニトリルゴム、EPDM、シリコーンゴム、CSM、バイトンはそれぞれ特定の用途に使用されます。各素材は、耐熱性、耐油性、耐候性のバランスがそれぞれ異なります。適切な配合を選ぶことで、耐用年数を延ばし、早期故障を防ぐことができます。これらの素材を理解することで、自動車製造ニーズに合った調達判断を的確に行うことができます。
天然ゴムは優れた弾性と耐疲労性を備えています。エンジンマウントやサスペンションブッシュなどに使用されています。研究によると、これらのゴム部品にとって理想的な硬度はショアA硬度45～70の範囲であることが確認されています。従来品の試験結果はショアA硬度58でした。この硬度であれば、過度の動きを伴わずに振動を吸収できます。SBRは、摩耗の激しいサスペンション部品に耐摩耗性を加えます。どちらの素材も、シャーシシステムの重要なゴム部品として使用されています。
ネオプレンは、耐油性と耐候性に優れています。パワーステアリングホースなどに使用されています。ニトリルゴムは、燃料やオイルとの接触に優れています。シールや燃料系統のホースなどに使用されています。これらの自動車部品は、常に液体にさらされる環境に耐える必要があります。メーカーは、ガスケットやトランスミッションシールにニトリルゴムを採用しています。これらのゴム部品には、精密な配合選定が求められます。
EPDMは外装シーリング用途で圧倒的なシェアを誇り、ウェザーストリップ分野でも大きな市場シェアを占めている。
EPDMは1キログラムあたり2～4ドルで購入できます。そのため、窓のシール材やラジエーターホースには費用対効果の高い選択肢となります。この素材は日光やオゾンに強く、ひび割れを起こしません。これらのゴム部品は長寿命です。
シリコーンは230℃までの高温に耐えることができます。工業用シリコーンの価格は1キログラムあたり5～15ドルです。シリコーンは耐熱性が最も重要な用途に使用されます。CSMなどの特殊化合物は、ホースやバルブのシール用途に使用されます。バイトンは、エンジンルーム内の過酷な環境に対応します。それぞれの特殊ゴムは、標準的な材料ではカバーできないニーズを満たします。各材料の製造工程は、最終的な性能に影響を与えます。
ゴムコンパウンドを選定したら、それを成形して完成品に仕上げる必要があります。製造方法によって、耐摩耗性、柔軟性、適合性が決まります。自動車用ゴム製品の製造には、圧縮成形、トランスファー成形、押出成形の3つの主要なプロセスがあります。それぞれ異なる部品形状と生産量に適しています。
圧縮成形では、未硬化ゴムを加熱された金型キャビティに直接注入します。プレス機が閉じられ、圧力が加えられます。熱と圧力によって材料が硬化し、最終形状になります。この方法は、大型部品や少量から中量生産に適しています。トランスファー成形は、ランナーシステムを通してゴムをキャビティに押し込むことで、この方法を改良したものです。材料は加圧状態で注入されるため、空気の混入が減り、寸法精度が向上します。
これら2つのプロセスを分けるのはサイクルタイムです。圧縮成形は1サイクルあたり3～8分、トランスファー成形は1～4分かかります。この2～4分の差は、量産規模では大きな意味を持ちます。サイクルタイムが短いほど、自動車用ゴム部品の大量生産における単位コストが削減されます。
| プロセス | 標準サイクルタイム |
| 圧縮成形 | 3～8分 |
| トランスファー成形 | 1～4分 |
押出成形は、ゴムを金型を通して押し出し、連続した形状を作り出す加工方法です。ウェザーストリップ、ホース、シーリングストリップなどの製造に押出成形が用いられます。このプロセスでは、高速で均一な断面形状が得られます。加工方法の選択は、耐摩耗性に直接影響します。成形品は、より厳しい公差と優れた表面仕上げを実現します。一方、押出成形品は、長さと柔軟性に優れています。
多くのゴム部品は、製造工程で金属インサートに接着されます。ゴムと金属の接着によって、ブッシング、マウント、防振装置などが作られます。この接着部は、ゴム自体と同様に、熱、油、応力といった様々な負荷に耐えなければなりません。適切な表面処理と接着剤の選択が、接着強度を左右します。
Fuste社は、自動車用ゴム部品の成形形状、寸法、硬度、色など、お客様のご要望に応じたカスタマイズに対応しています。同社は、特定の車両要件に合わせて、グロメット、エアホース、ベローズゲートルなどを製造しています。カスタム製造により、用途に必要な配合、硬度、形状を正確に指定できます。各工程における品質管理により、完成したゴム部品が性能基準を満たすことを保証します。
これで、自動車用ゴム部品の主要部品について理解できました。シールとガスケットは漏れを止めます。ブッシングとマウントは振動を制御します。ホースは液体を運びます。グロメットとゲイターは配線を保護します。各部品には、耐熱性、耐油性、耐候性などの特定の特性が必要です。EPDM、シリコーン、ニトリルなどの材料はこれらの特性を提供します。成形と押出成形により、信頼性の高い部品に成形されます。これらのゴム部品は、車両の安全性、効率性、快適性を維持します。カスタム自動車用ゴム部品については、フステに連絡する。この自動車用ゴム部品サプライヤーは、寸法、硬度、色など、お客様のご要望に応じた部品を提供しています。今すぐお見積もりをご依頼ください。
シリコーンとバイトンは、エンジンの極度の高温に耐えることができます。シリコーンは230℃まで柔軟性を保ち、バイトンは高温下でも油や燃料に耐性があります。どちらも高温部において重要なシール材としての役割を果たします。
天然ゴムは振動制御において優れた弾性を発揮します。一方、SBRはより優れた耐摩耗性を備えています。どちらを選ぶかは、各取り付け箇所の具体的な荷重と動作要件によって異なります。
EPDMは、日光、オゾン、温度変化に強く、ひび割れを起こしません。低コストで長寿命を実現します。そのため、あらゆる気候条件において、窓のシーリング材やドアのウェザーストリップとして最適です。
トランスファー成形は、寸法精度に優れたシールを製造する。このプロセスでは、ゴムを圧力下でキャビティ内に押し込む。これにより気泡が低減され、耐摩耗性に優れた、より精度の高いシールが製造される。
強力な接着により、接合部での剥離を防ぎます。適切な表面処理と接着剤の選定により、マウントは熱、油、および継続的なストレスに耐えることができます。これにより、自動車用振動制御部品の耐用年数が延長されます。
